Creando ruinas, por Alex Dilleai


Buenas, amigos!!!

En ésta semana de acción de los colaboradores, tengo el gustazo de dejaros en las manos de Alex (Dilleai), nuestro particular experto en escenografía.


Como veréis, es un artículo muy muy muy currado (para mi, de los más currados que tenemos en el blog!). Sin duda, alex ha pasado el escalón de ser un colaborador esporádico a un colaborador habitual y con un contenido de indiscutible calidad!!!


COMO HACER UN RUINAS ECONÓMICAS

Hola Compañeros!!

Hace mucho tiempo que colecciono miniaturas de GW y juego a W40K, aunque la verdad, no juego muchas partidas… Creo que media me salen a 1 al mes… y ahora desde que he vuelto a retomar mis estudios… aún menos… con lo que mis opiniones sobre listas de ejército o estrategias, no son demasiado buenas o útiles, asique, para colaborar con este Jose, Cone y demás en este blog, intentaré de vez en cuando colgar algunos tutoriales de cómo pintar a nivel principiante o hacer escenografía sencilla, para que la gente que empiece, tenga alguna fuente de ideas a mano.

Tal y como escribí en el anterior tutorial de cómo hacer un tablero de juego modular por unos 30€, me gustaría decir que seguramente por aquí se encuentre gente mucho más hábil que yo, pero aquí muestro lo que hice, tomando incluso ideas de otros proyectos que encontré por la red, y espero este tutorial os pueda ayudar tanto como a mí me están ayudando y gustando los videopost y análisis del warhammer 40K que se están subiendo últimamente al blog.

Espero que os guste el post, que os resulte interesante y útil, y que vilipendiéis a gusto, aconsejando mejoras, o dando vuestra opinión. Gracias por leerlo!!



MATERIALES:

Las ruinas que he construido, se pueden realizar con muchos materiales diferentes, la mayoría bastante baratos, o incluso gratis. Hace tiempo, tengo construido cosas con cartón, que en muchos casos sería la opción “gratis” jeje, pero últimamente me estoy decidienco por usar madera, la que empleo se llama “ocume”, la verdad, es la más barata que encontré…

Una plancha de 122 x 244 cm de 3mm de grosor me sale en unos 12€. Empleo este grosor, ya que con 3 o 4 pasadas de cúter sin hacer mucha presión, las corto. El material por excelencia para construir escenografía, sin duda es el “cartón pluma”, siendo incluso mucho más sencillo de cortar que la madera, y las paredes de edificios quedan más realistas debido a que el cartón pluma es más grueso, más o menos una plancha de cerca de un centímetro se corta muy fácil, aunque la verdad yo nunca hice nada con cartón pluma..

Para cortar la madera he usado un cúter, con lo que no es aconsejable que gente de menos de 12 o 14 años haga estos trabajos sin un supervisor. Tened mucho cuidado si usáis madera, que es más difícil de cortar, y no merece la pena pegarse un corte por ahorrar unos euros… De nuevo las que yo tenía a mano son las de acualux de titan, las he visto por bastantes sitios a la venta, y a mí, me dan buen resultado.Os muestro una foto de la herramienta que usé para pegar la madera. Sigo a la espera de que nos recomendéis otra marca!!



COMO HACER LAS RUINAS:

Existen por internet plantillas para hacer ruinas, y otros elementos, yo la verdad, es que me los dibujé directamente en la madera, usando las medidas que recomienda GW de 8 cm por planta…


Mis diseños fueron para construir planta por planta de manera individual, ya que estaba explorando la idea de si separarlas, aunque para este proyecto, no es necesario separarlas, con lo que es mejor cortar todo el lateral del edificio junto. Antes de nada, es mejor cortar las ventanas, tal como se muestra a continuación, y luego cortar el lateral entero, ya que resulta más cómodo, por lo menos trabajando con madera…


Para pegar la madera usé una pistola de silicona caliente, o de termoencolar, es la foto que se ve al lado de los botes de pintura…En las siguientes imágenes se puede ver los pasos de montaje que seguí:


Los trozos de las esquinas los moví de arriba para abajo como se muestra en las fotos, aunque repito, este paso os lo podéis ahorrar si dibujáis la ruina entera, como se ve a continuación:


Por supuesto, hace falta poner una base entre cada planta. Como hice planta por planta, la base la utilicé para apoyar las paredes. Si lo haceis todo entero, hay que pegar unos de madera para apoyar la base antes de pegarla, para poder poner peso encima. Luego, para disimular las uniones de cada planta, se le pondrán unos trozos de cartulina.


En las ventanas le coloqué unos salientes, que se ven en las primeras fotos, y en el suelo, unos trozos de cartulina colocados como si fuesen baldosas.


Luego, como de costumbre… jajaja le puse cola casi sin diluir y le eché serrín muy fino por todo el edificio, no en la base, que os recomiendo que no se pegue por lo menos hasta terminar de pintar, y luego esperé a que secase… una buena opción de espera, como ya sabréis los que leísteis el anterior tutorial, es ir a la playa… jajaja Recordad que el proceso de pegado del serrín se explica en el anterior post de escenografía, en este link.


COMO HACER LA BASE:

Los más veteranos seguro que recordareis los artículos dónde GW nos dio la idea en la White Dwarf de cómo “Reutilizar” las matrices una vez habíamos retirado todos los componentes… Los que no lo recordéis, nos os preocupéis… os adjunto unas fotillos… jajaja


Para crear montones de escombro, pues esta vez, en vez de cola, pegué los trozos de las matrices con silicona. Al terminar, le eché cola y serrín a la base, como expliqué con anterioridad.

COMO TAPAR LAS RANURAS ENTRE PLANTAS:

Este proceso puede hacerse antes o después de pegar el serrín, si se hace después, resaltarán más, con lo que lo dejo a vuestra elección. Si lo hacéis antes, tened cuidado, que si diluís mucho la cola, el agua puede fastidiar la cartulina. Incluso se le puede colocar una cañería… jejeje


COMO PINTAR LAS RUINAS:

Para este paso, espero que alguien aporte su sabiduría, ya que yo no tengo mucha experiencia, pero mientras tanto aquí explico cómo hice:

Las pinturas que usé se ven en una foto al inicio del post
Primero pinté la capa base con el gris más oscuro.
Luego de que se secó, di un lavado de negro muy aguado (ver Foto)
Al secarse apliqué un pincel seco de gris claro
Luego otro del color crema
Y para finalizar, un pincel seco por las esquinas, de color blanco.

El resultado final se puede ver al inicio del post, como podréis haber visto, se puede construir un elemento de salvación 4+ en un par de horas, y sin tener mucha experiencia en manualidades.

Foto de la ruina una vez lavada con pintura negra aguada.
COMO PINTAR LA BASE:

Para pintar la peana, usé de capa base el castaño más oscuro, y luego le apliqué pincel seco del color crema, sería más o menos el ”hueso deslucido”, y luego pinté los escombros a pincel seco más pronunciado del gris oscuro, y para terminar, le di un último pincel seco de gris oscuro y luego claro por todo.


Espero que pese a que no están demasiado curradas, os hayan gustado mis ruinas.

EN PLENA BATALLA:






EJEMPLOS:

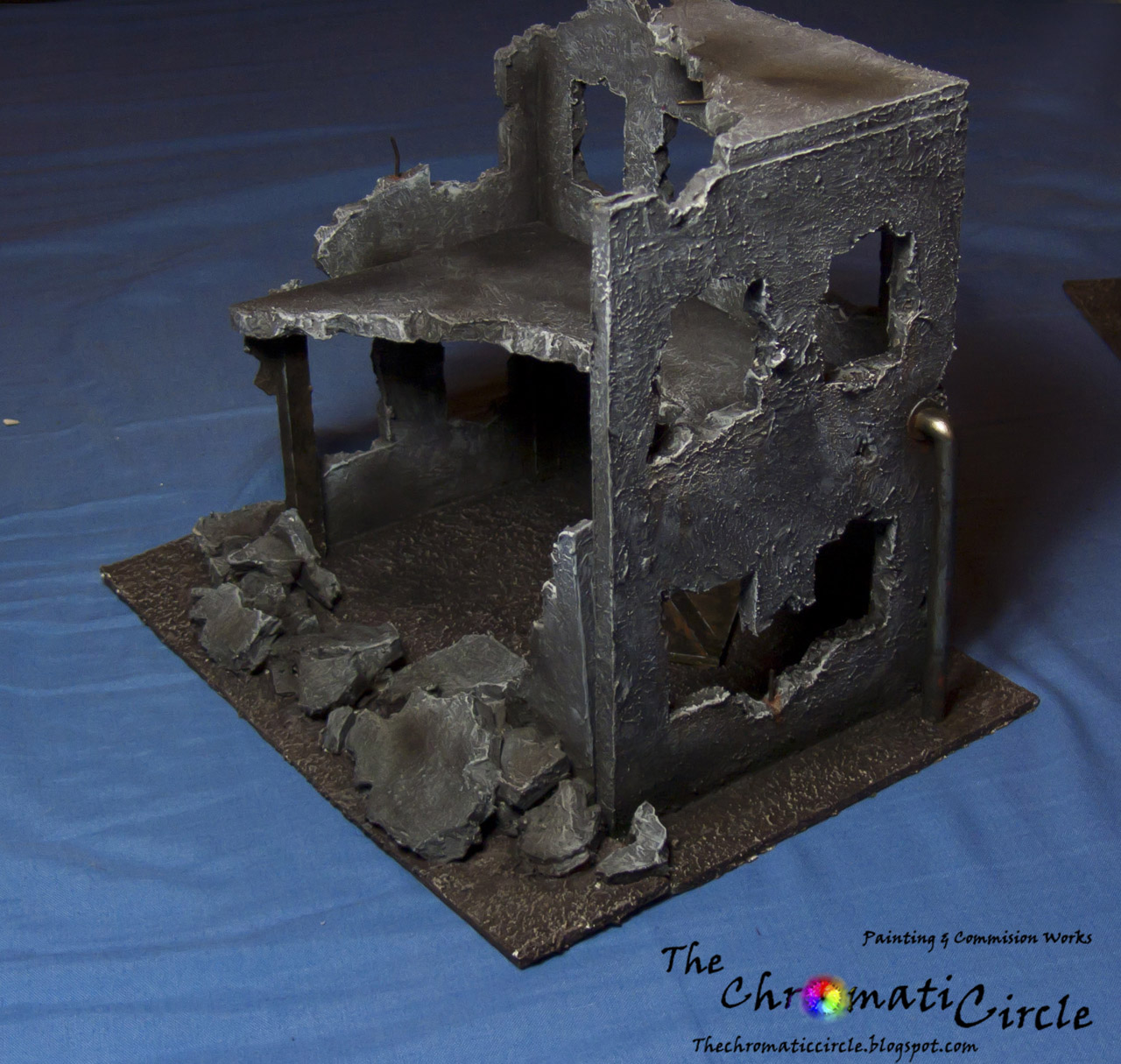

Al igual que en el anterior tutorial, os paso unas fotos que encontré por internet, y que os pueden servir como inspiración. Cabe destacar que cuantos más detalles les pongáis, mejor resultado final nos quedará, y conseguiremos un aspecto más profesional. Par el próximo tutorial, os muestro algunos detalles fáciles de conseguir.
